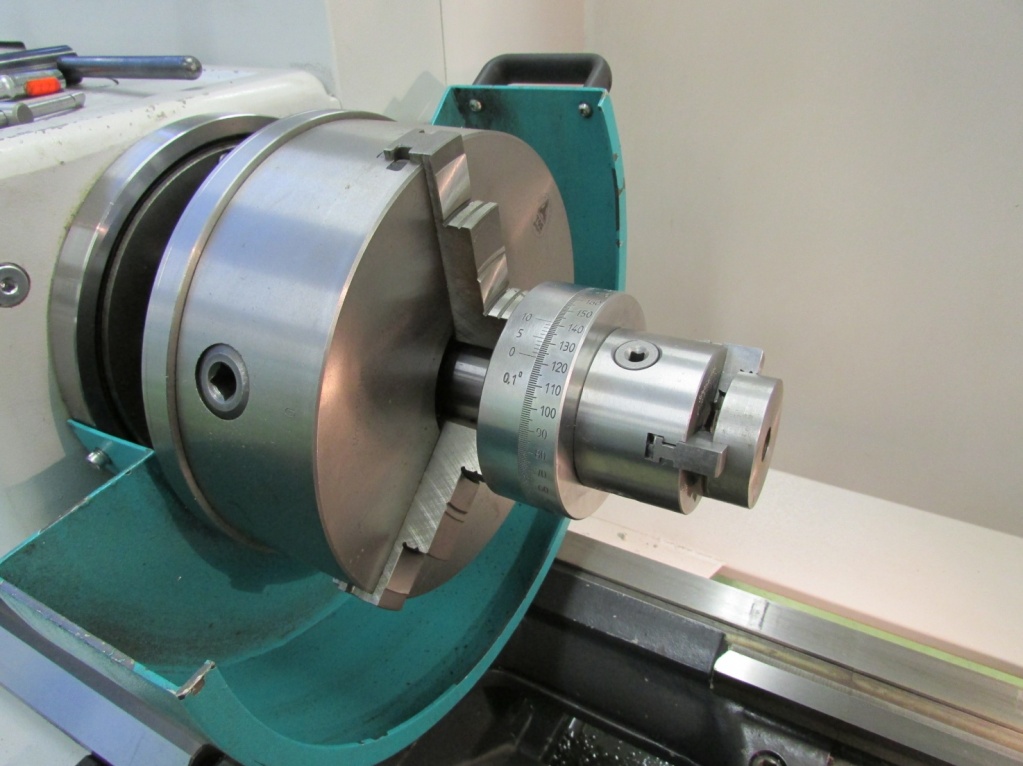

Устройство для обработки выравнивающих шайб
ЯНМИ.293123.001

Устройство используется в качестве оснастки и предназначено для изготовления выравнивающих шайб на токарных станках, а именно для высокоточного ориентирования заготовки шайбы относительно плоскости резания с минимальной трудоемкостью и продолжительностью.



Получение требуемых размеров выравнивающей шайбы обеспечивается настройкой устройства и удалением определенного слоя металла с поверхности заготовки резанием.

Настройка устройства выполняется для каждой обрабатываемой выравнивающей шайбы индивидуально. Настройка устройства заключается в повороте поворотного диска вокруг своей оси на определенный угол, который рассчитывается программой для каждой изготавливаемой шайбы. Программа реализована и поставляется вместе с устройством в двух вариантах:

- в виде мобильного приложения, установленного на планшетный компьютер;

- в виде электронной таблицы, записанной на компакт-диск.

Конструкция устройства защищена патентом на полезную модель
№ 172335.

Эксплуатационно-технические характеристики

Климатическое исполнение по ГОСТ 15150..................................... УХЛ4

Предельное отклонение от заданной толщины шайбы.................... 0,05 мм

Максимальный уклон обрабатываемой шайбы................................ 3˚

Максимальные диаметр обрабатываемой шайбы............................ 100 мм

Масса.................................................................................................. 5,45 кг

Габаритные размеры, D×L....................................................... 115×145 мм

Назначенный срок службы, лет......................................................... 20


Устройство для обработки клиновых подкладок
ЯНМИ.293126.002

Устройство используется в качестве оснастки и предназначено для обработки клиновых подкладок на вертикальных фрезерных станках, а именно для высокоточного ориентирования заготовки подкладки относительно плоскости резания с минимальной трудоемкостью и продолжительностью.

image1.jpeg  image2.jpeg

Получение требуемых размеров клиновой подкладки обеспечивается настройкой устройства и удалением определенного слоя металла с поверхности заготовки фрезерованием.

Настройка устройства выполняется для каждой обрабатываемой подкладки индивидуально. Настройка устройства заключается в повороте поворотного диска и повороте планшайбы вокруг своей оси на определенные углы, которые рассчитываются программой для каждой изготавливаемой подкладки. Программа реализована и поставляется вместе с устройством в двух вариантах:

- в виде мобильного приложения, установленного на планшетный компьютер;

- в виде электронной таблицы, записанной на компакт-диск.

Конструкция устройства защищена патентом на изобретение
№ 2607071

Эксплуатационно-технические характеристики

Климатическое исполнение по ГОСТ 15150........................... УХЛ4

Способ крепления заготовки на устройстве............................ магнитный

Предельное отклонение от заданной толщины подкладки..... 0,05 мм

Максимальный уклон обрабатываемой подкладки................ 2˚

Максимальные размеры обрабатываемых прямоугольных
подкладок, Д×Ш....................................................................... 320×160 мм

Масса......................................................................................... 54 кг

Габаритные размеры, Д×Ш×В................................................. 440×335×170 мм

Назначенный срок службы....................................................... 20 лет
